VM-3240VA QAM

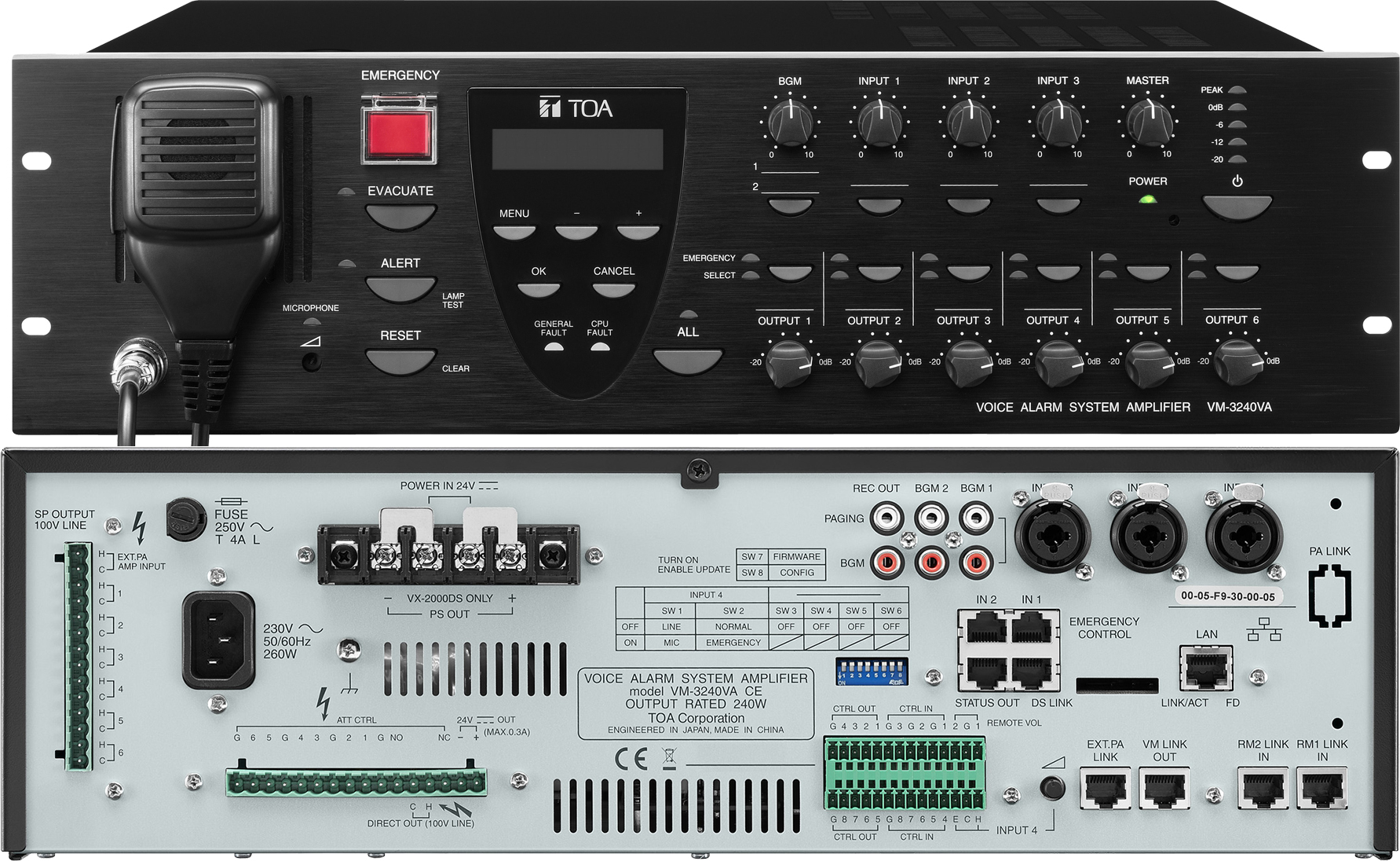

Amplificateur pour système d'alarme vocal de 240 W VM-3240VA QAM

VM-3240VA QAM

L'amplificateur multifonctions VM-3240VA peut être monté dans un support EIA standard (3 unités). Cette unité est dotée de plusieurs entrées audio, y compris une entrée pour musique de fond, et d'une section de sorties de haut-parleur comprenant un atténuateur interne et 2 sélecteurs de sortie. Elle permet non seulement une diffusion générale, mais également une diffusion de secours conforme à la norme EN60849 qui donne des instructions vocales pré-enregistrées dans une situation d'urgence. La diffusion de secours peut être effectuée à partir d'un microphone pompier RM-300MF et du haut-parleur, et peut être contrôlée à distance à partir de l'équipement externe. En outre, l'unité comprend une fonction de surveillance qui vérifie automatiquement le système pour la présence d'anomalies.

QTÉ: Ajouter à la demande de devis Demande de devis
Spécifications
* 0 dB = 1 V
Alimentation 120 V AC, 60 Hz
Consommation 600 W (signal de puissance nominale), 260 W (selon la norme UL60065)
Puissance nominale 240 W (21 Ω, total des sorties de haut-parleur 1 - 6 et sortie directe)
Courbe de résonance 50 Hz - 20 kHz, ±3 dB (à 1/3 de la puissance nominale)
Distorsion

0,7 % ou moins (à la puissance nominale, 1 kHz)
Ratio signal-bruit 85 dB ou plus
Caractéristiques des entrées-sorties audio Fréquence d'échantillonage : 48 kHz
Convertisseur A/D D/A : 24 bits
Entrées Entrées 1 - 3 : -50 dB* (MIC)/-10 dB* (LINE) (au choix), 600 Ω,
balancées électroniquement, combinaison connecteur XLR (femelle)/prise téléphonique,
Entrée 4 : -50 dB* (MIC)/-10 dB* (LINE) (au choix), 600 Ω, balancé électroniquement,
bornier détachable à 14 broches
Musique de fond 1 - 2 : -10 dB*, 10 kΩ, non balancées, jack RCA
Entrée d'amplificateur externe : ligne 100 V, bornier détachable à 14 broches
Sorties Sorties de haut-parleur 1 - 2 : 240 W max. par sortie
Sorties de haut-parleur 3 - 6 : 120 W max. par sortie
Sorties de haut-parleur 1 - 6 : total égal ou inférieur à 240 W, bornier détachable à 14 broches
Charge minimale admissible : 245 Ω (20 W) à la ligne 70 V pour la détection d'une anomalie des haut-parleurs
Sortie directe : à partir de l'amplificateur interne ou externe, bornier détachable à 16 broches
Sortie d'enregistrement de musique de fond/d'appel : 0 dB*, 10 kΩ, non balancée, jack RCA
Liaison RM Entrées 1 - 2 : pour connecter les micophones télécommandés RM-300MF ou RM-200M
Connecteur femelle RJ45
Distance maximale : 800 m (874,89 vg) entre cette unité et les microphones télécommandés
Câble de liaison : câble droit à paires torsadées blindées de catégorie 5
Réseau I/F 10BASE-T / 100BASE-TX (au choix par auto-régulation), connecteur femelle RJ45
Distance maximale : 100 m (109,36 vg) entre cette unité et un concentrateur de commutation
Câble de liaison : câble droit à paires torsadées blindées de catégorie 5
Liaison VM Sortie : pour connecter les appareils VM-3240E ou VM-3360E, connecteur femelle RJ45
Distance maximale : 800 m (874,89 vg)
Câble de liaison : câble droit à paires torsadées blindées de catégorie 5
Liaison EXT PA Pour connecter les appareils VP-2241 ou VP-2421, connecteur femelle RJ45
Distance maximale : 5 m (16,4 pi)
Câble de liaison : câble droit à paires torsadées blindées de catégorie 5
Contrôle général Entrées 1 - 8 : sans voltage, voltage ouvert : 24 V DC,
courant de court-circuit : 2 mA ou moins, bornier détachable à 14 broches
Sorties 1 - 8 : collecteur ouvert isolé, tension de tenue : 30 V DC,
courant de fonctionnement : 10 mA ou moins, bornier détachable à 14 broches
Commande de secours Entrées 1 - 5 : sans voltage, voltage ouvert : 24 V DC,
courant de court-circuit : 2 mA ou moins, connecteur femelle RJ45
Entrée 6 : tension d'entrée isolée, inactive : -24 V ±20 %, active : +24 V ±20 %,
connecteur femelle RJ45
Sortie d'état : sortie de contact de relais, tension de sortie : 40 V DC,
courant de fonctionnement : 2 - 300 mA, connecteur femelle RJ45
Contrôle ATT Contacts de relais 1-6, 125 V AC ou 30 V DC, total inférieur à 5 A,
bornier détachable à 16 broches
Entrée/sortie d'alimentation Entrée : pour connecter l'appareil VX-2000DS seulement (plage de fonctionnement : 20 - 40 V DC)
Sortie : 28 V DC/18 A
Bornier à vis M4, distance entre les barrières : 11 mm (0,43 po)
Sortie 24 V DC 24 V DC, courant d'alimentation maximal de 0,3 A
Liaison DS Pour connecter l'appareil VX-2000DS, connecteur femelle RJ45
Distance maximale : 5 m (16,4 pi)
Câble de liaison : câble droit à paires torsadées blindées de catégorie 5
Température de fonctionnement De -0 ℃ à +40 ℃ (32 °F à 104 °F)
Humidité de fonctionnement 5 % à 95 % HR (sans condensation)
Revêtement Panneau : aluminium, délié, noir
Boîtier : plaque d'acier traité, noir, peinture
Dimensions 482 (L) × 132,6 (H) × 431,2 (P) mm (18,98 po × 5,22 po × 16,98 po)
Poids 16,5 kg (36,38 lb)
Accessoire(s) Câble d'alimentation (2 m [6,56 pi]) x 1, CD-ROM de réglage x 1, câbles de liaison (3 m [9,84 pi]) x 2, pieds de plastique x 4, vis de fixation pour les pieds de plastique x 4, borniers détachables à 14 broches x 3, bornier détachable à 16 broches x 1, microphone de secours à main x 1
Articles en option Transformateur d'entrée : IT-450
